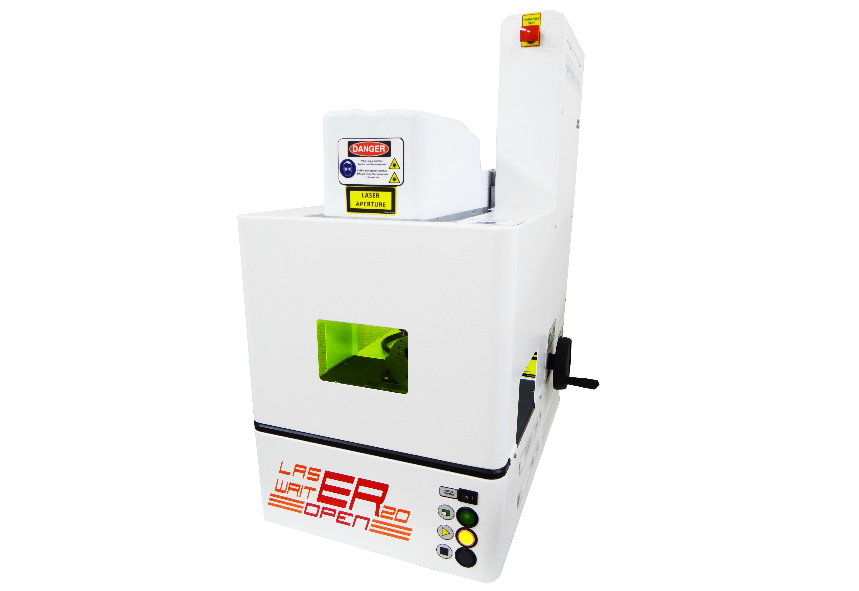

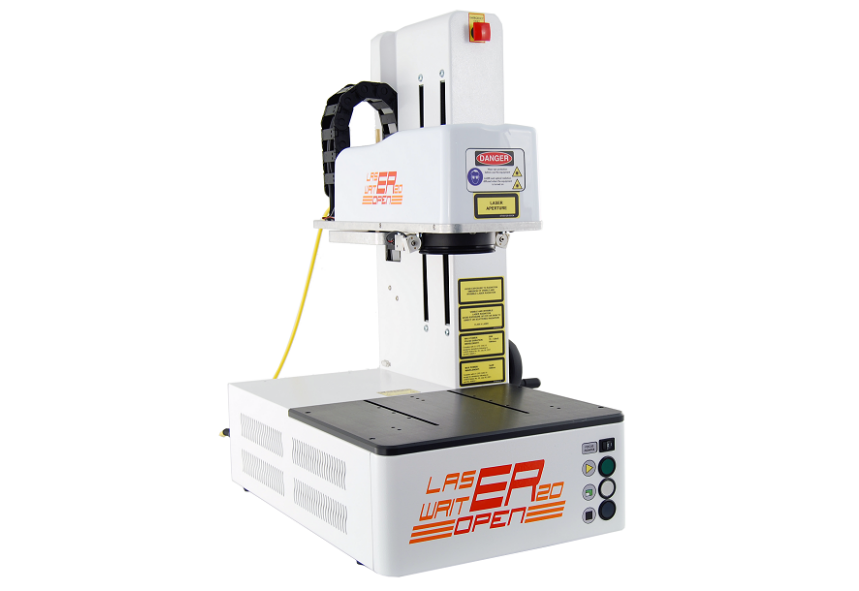

レーザマーカー Laser Writer open 20

コンパクトで高出力のレーザマーカー。シンプル設計にすることで導入コストを抑え、マーカーを初めて購入する方や、バックアップ機を検討されている方にお勧めの商品です。

レーザソースにはファイバー20Wを使用している為、製品彫りから原型深堀まで幅広い加工が行えます。コンパクトながら平面はもちろん、オプションのリング加工治具を使えば指輪の内・外側の加工も行え、オートフィーダーを使用すれば効率良くプレートカットも可能です。

付属のオペレーションソフトは、AI,DXFなどのベクトルデータがダイレクトインポートでき、新規デザインの作成や修正なども行えるオールインワンソフトです。

電源

100-230VAC,50/60Hz

消費電力

300W

外形寸法

320(W) x 540(D) 650(H)mm

本体重量

33kg

レーザソース

Fiber(Yb)20W

レーザ波長

1060-1085nm Class4

加工範囲

□110mm ※オプションで変更可能

カバー開閉

手動

付属品

簡易作業台カバー、保護メガネ1個

オプション

リング加工治具
オートフィーダー(自動送り装置)
集塵機

レーザマーカー
レーザマーカー
レーザマーカー
ファイバー20W

高出力・長寿命

ファイバー20Wのレーザソースを搭載することで、製品彫りはもちろん原型彫りやカット加工も行えます。また、発信効率の良いファイバーレーザを使用することで、長寿命が期待できます。

ガイドレーザ

位置決め加工が簡単に

ガイドレーザをワークに照射することで位置決め加工が簡単に行えます。
ガイドレーザは、ワークの反射率などによって自由に明るさを調節できます。

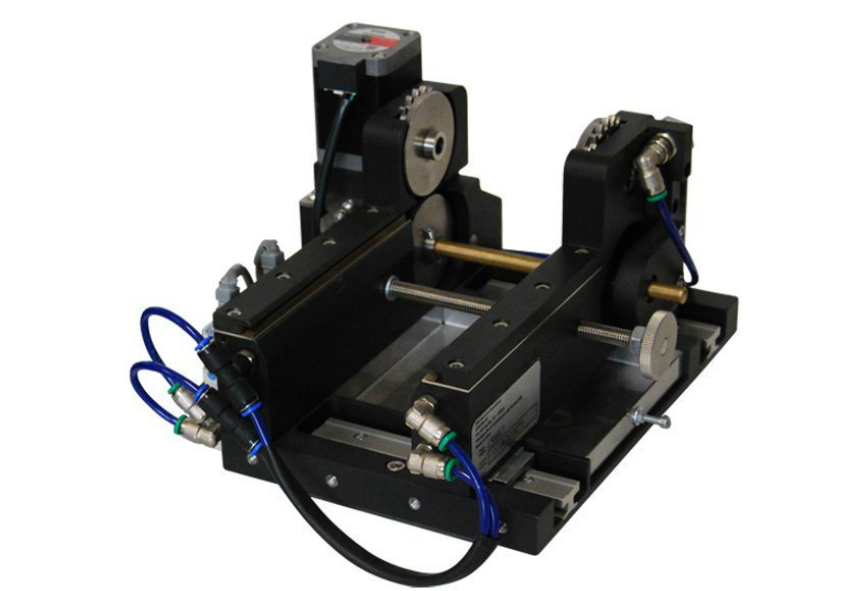

リング冶具

リングへのマーキング可能なオプションもご用意

リングの内側・外側へのマーキングも簡単・綺麗に行えます。
テキストやロゴの彫刻も自由に行えます。

オールインワンソフト

CADのようなオペレーションソフト

専用オペレーションソフトは、機械の操作からデータの作成・編集・修正ができます。また、イラレやCADで作成されたデータを直接インポートし、修正をすることもできます。

Z軸制御

直観的に焦点合わせができる手動式

手動操作で直観的に焦点合わせ。スムーズな上下動で微妙な高さ調整が可能なため、素早く焦点設定ができます。また、手動の簡易構造にすることで導入費用を抑えています。

注意事項

Class4のレーザ装置です

注意:当機はClass4のレーザ装置です。Class4とは、「拡散反射によるレーザ光線のばく露でも眼に障害を与える可能性のある出力のもの」です。
使用には以下のようなレーザ安全規格に準じた対策が必要です。(機械の隔離、作業者の保護メガネ着用の義務等)
1.レーザ管理区域を囲い等により他の区域と区画し、標識等によって明示すること。
2.レーザ管理区域内では、目を保護する安全ゴーグルなどの特別措置をとること。
3.レーザ管理区域は、関係者以外の者の立ち入りを禁止し、その出入口には必要に応じロック等の措置を講じること。
4.関係者以外の者がレーザ管理区域に立ち入る必要が生じた場合は、レーザ機器管理者の指揮の下に行動すること。
これらの条件を満たした場合に、当機の使用が認められます。
